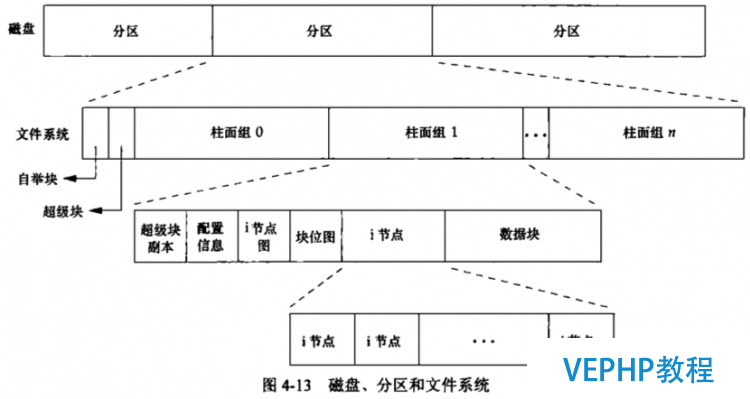

磁盘是由若干扇区组成,每个扇区有512B(将磁盘存储区扇区化是为了更好的管理磁盘).又由若干个扇区组成一个块(ext2默认是由8个扇区组成一个块,即4kb,这里为了简化说明,就把2个扇区组成一个块,即1kb).由图知,将磁盘分成若干个分区,每个分区由若干个块组成.

• 自举块(boot block)：占用1 block；主要存储分区的操作系统类型、分区起始地址；pc联盟规定的大小,和各个文件系统无关；每个分区只有一个；
• 超级块：占用1 block；存储分区操作系统版本、块大小、文件系统；
• 块组描述表(GDT)：占用3 block；存储一个块组的描述信息；
• 块位图(block bitmap)：占用1 block;每个比特位表示一个数据块是否被标记使用；1：已使用,0：未使用；
• inode 位图(inode bitmap)：占用1 block;每一个比特位表示一个inode节点.1：已使用,0：未使用；
• inode节点：占用128B；分为文件属性部分和数据指针部分；数据指针占用60B,长度为15的指针数组；每个数据块的大小是1 block,那么15个指针最多只能维护15*1K个文件大小,显然,文件大小的上限太小了.所以文件系统通过三级间接寻址的方式来提高文件大小的上限.块大小若以1 block计算,文件大小的上限为16G,若以4 block为块大小,那文件大小的上限超过了1T；ext4文件系统中,数据指针有256B,那文件大小上限就非常大了；
• 数据块：存储文件的内容；

三级间接寻址策略

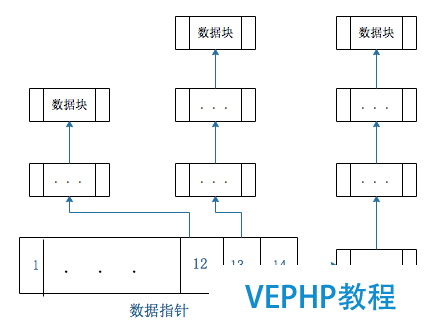

三级间接寻址图

将数据指针数组命名为data数组.文件系统中,将data[12]进行一级间接寻址.即：将data[12] 指针指向的数据块,转化为一个更大的指针数组,长度为1024/4=256.在将这个更大的指针数组的分别数指向256个数据块；data[13]进行二级间接寻址,data[14] 进行三级间接寻址.都和一级间接寻址同理.

目录文件

数据块存储内容

数据块中存储的是一条一条的记录项,每条记录项都由文件名、indoe编号、记录长度(该记录项首地址到下一条记录项的首地址的长度).每一个记录项便是该目录下“ls -a”的结果.

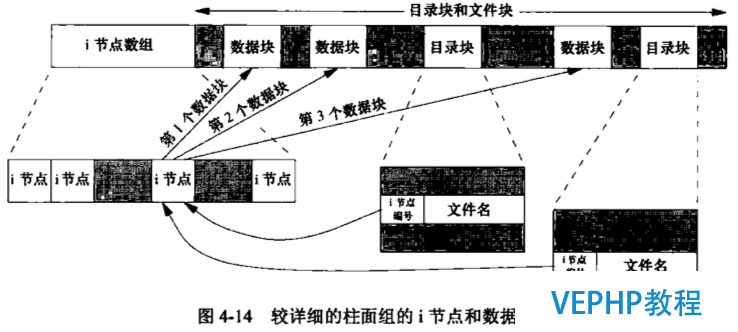

普通文件结构

由图可以看出,每个inode节点可以对应多个数据块,和上文在分析inode节点的内容一致.然后,若干个目录块中的记录项指向每个inode节点,通过inode节点中链接数这个数据成员来标识指向其的记录项个数,这便是硬链接.当然,这些目录块都是目录文件的数据块；

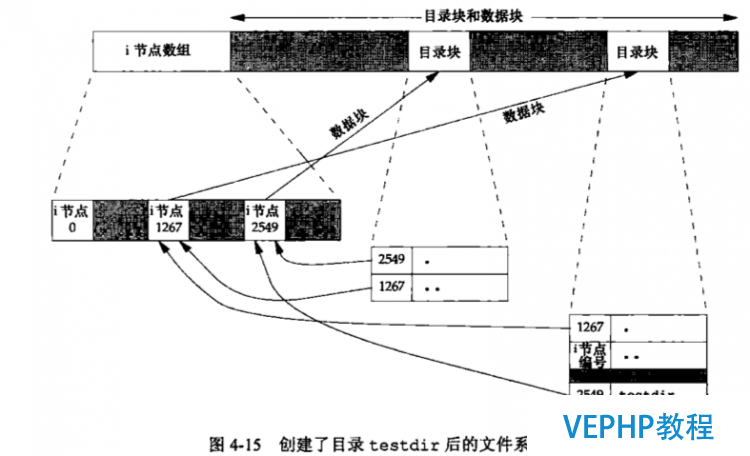

目录文件结构

由上图知,inode节点在文件系统中被维护成了结构体数组,inode编号为数组的下标；2549号i节点是1267号i节点的子目录,因为1267号i节点的数据块中有2549号i节点的记录项；“.”目录文件和 “..”目录文件都是硬链接.

从以上分析能够得出结论：所有的目录块都是不同目录文件的数据块.

文件创建和查询过程

执行命令：mkdir /home/aaron/a.c

(1)通过块位图区找到空闲的数据块,存放a.c中的内容
(2)通过inode位图区找到空闲的inode节点块,生成相应的inode节点
(3)在aaron目录文件的数据块中添加一条a.c的记录项

执行命令：vim /home/aaron/a.c

(1)找到inode编号为2的inode节点,
(2)遍历根目录文件的数据块中的记录项,匹配aaron记录项,获取其inode编号
(3)通过aaron目录文件的inode编号,找到aaron文件对应的数据块
(4)遍历aaron文件的数据块中的记录项,匹配a.c记录项.同理,找到对应的a.c的数据块.用vim打开相应文件

• unix和Linux系统是通过文件名来对应inode节点号,从而找到对应的数据块,完成文件查询的过程
• inode节点中没有文件名便是因为基于这种定位文件位置的机制
