大数据计算引擎的发展
这几年大数据的飞速发展,出现了很多热门的开源社区,其中著名的有 Hadoop、Storm,以及后来的 Spark,他们都有着各自专注的应用场景.Spark 掀开了内存计算的先河,也以内存为赌注,赢得了内存计算的飞速发展.Spark 的火热或多或少的掩盖了其他分布式计算的系统身影.就像 Flink,也就在这个时候默默的发展着.
在国外一些社区,有很多人将大数据的计算引擎分成了 4 代,当然,也有很多人不会认同.我们先姑且这么认为和讨论.
首先第一代的计算引擎,无疑就是 Hadoop 承载的 MapReduce.这里大家应该都不会对 MapReduce 陌生,它将计算分为两个阶段,分别为 Map 和 Reduce.对于上层应用来说,就不得不想方设法去拆分算法,甚至于不得不在上层应用实现多个 Job 的串联,以完成一个完整的算法,例如迭代计算.
由于这样的弊端,催生了支持 DAG 框架的产生.因此,支持 DAG 的框架被划分为第二代计算引擎.如 Tez 以及更上层的 Oozie.这里我们不去细究各种 DAG 实现之间的区别,不过对于当时的 Tez 和 Oozie 来说,大多还是批处理的任务.
接下来就是以 Spark 为代表的第三代的计算引擎.第三代计算引擎的特点主要是 Job 内部的 DAG 支持(不跨越 Job),以及强调的实时计算.在这里,很多人也会认为第三代计算引擎也能够很好的运行批处理的 Job.
随着第三代计算引擎的出现,促进了上层应用快速发展,例如各种迭代计算的性能以及对流计算和 SQL 等的支持.Flink 的诞生就被归在了第四代.这应该主要表现在 Flink 对流计算的支持,以及更一步的实时性上面.当然 Flink 也可以支持 Batch 的任务,以及 DAG 的运算.
或许会有人不同意以上的分类,我觉得其实这并不重要的,重要的是体会各个框架的差异,以及更适合的场景.并进行理解,没有哪一个框架可以完美的支持所有的场景,也就不可能有任何一个框架能完全取代另一个,就像 Spark 没有完全取代 Hadoop,当然 Flink 也不可能取代 Spark.本文将致力描述 Flink 的原理以及应用.
回页首
Flink 简介
很多人可能都是在 2015 年才听到 Flink 这个词,其实早在 2008 年,Flink 的前身已经是柏林理工大学一个研究性项目, 在 2014 被 Apache 孵化器所接受,然后迅速地成为了 ASF(Apache Software Foundation)的顶级项目之一.Flink 的最新版本目前已经更新到了 0.10.0 了,在很多人感慨 Spark 的快速发展的同时,或许我们也该为 Flink 的发展速度点个赞.
Flink 是一个针对流数据和批数据的分布式处理引擎.它主要是由 Java 代码实现.目前主要还是依靠开源社区的贡献而发展.对 Flink 而言,其所要处理的主要场景就是流数据,批数据只是流数据的一个极限特例罢了.再换句话说,Flink 会把所有任务当成流来处理,这也是其最大的特点.Flink 可以支持本地的快速迭代,以及一些环形的迭代任务.并且 Flink 可以定制化内存管理.在这点,如果要对比 Flink 和 Spark 的话,Flink 并没有将内存完全交给应用层.这也是为什么 Spark 相对于 Flink,更容易出现 OOM 的原因(out of memory).就框架本身与应用场景来说,Flink 更相似与 Storm.如果之前了解过 Storm 或者 Flume 的读者,可能会更容易理解 Flink 的架构和很多概念.下面让我们先来看下 Flink 的架构图.
图 1. Flink 架构图
如图 1 所示,我们可以了解到 Flink 几个最基础的概念,Client、JobManager 和 TaskManager.Client 用来提交任务给 JobManager,JobManager 分发任务给 TaskManager 去执行,然后 TaskManager 会心跳的报告请示任务状态.看到这里,有的人应该已经有种回到 Hadoop 一代的错觉.确实,从架构图去看,JobManager 很像当年的 JobTracker,TaskManager 也很像当年的 TaskTracker.然而有一个最重要的区别就是 TaskManager 之间是是流(Stream).其次,Hadoop 一代中,只有 Map 和 Reduce 之间的 Shuffle,而对 Flink 而言,可能是很多级,并且在 TaskManager 内部和 TaskManager 之间都会有数据传递,而不像 Hadoop,是固定的 Map 到 Reduce.
回页首
Flink 中的调度简述
在 Flink 集群中,计算资源被定义为 Task Slot.每个 TaskManager 会拥有一个或多个 Slots.JobManager 会以 Slot 为单位调度 Task.但是这里的 Task 跟我们在 Hadoop 中的理解是有区别的.对 Flink 的 JobManager 来说,其调度的是一个 Pipeline 的 Task,而不是一个点.举个例子,在 Hadoop 中 Map 和 Reduce 是两个独立调度的 Task,并且都会去占用计算资源.对 Flink 来说 MapReduce 是一个 Pipeline 的 Task,只占用一个计算资源.类同的,如果有一个 MRR 的 Pipeline Task,在 Flink 中其也是一个被整体调度的 Pipeline Task.在 TaskManager 中,根据其所拥有的 Slot 个数,同时会拥有多个 Pipeline.
在 Flink StandAlone 的部署模式中,这个还比拟容易理解.因为 Flink 自身也需要简单的管理计算资源(Slot).当 Flink 部署在 Yarn 上面之后,Flink 并没有弱化资源管理.也就是说这时候的 Flink 在做一些 Yarn 该做的事情.从设计角度来讲,我认为这是不太合理的.如果 Yarn 的 Container 无法完全隔离 CPU 资源,这时候对 Flink 的 TaskManager 配置多个 Slot,应该会出现资源不公平利用的现象.Flink 如果想在数据中心更好的与其他计算框架共享计算资源,应该尽量不要干预计算资源的分配和定义.
需要深度学习 Flink 调度读者,可以在 Flink 的源码目录中找到 flink-runtime 这个文件夹,JobManager 的 code 基本都在这里.
回页首
Flink 的生态圈
一个计算框架要有长远的发展,必须打造一个完整的 Stack.不然就跟纸上谈兵一样,没有任何意义.只有上层有了具体的应用,并能很好的发挥计算框架自己的优势,那么这个计算框架才能吸引更多的资源,才会更快的进步.所以 Flink 也在努力构建自己的 Stack.
Flink 首先支持了 Scala 和 Java 的 API,Python 也正在测试中.Flink 通过 Gelly 支持了图操作,还有机器学习的 FlinkML.Table 是一种接口化的 SQL 支持,也就是 API 支持,而不是文本化的 SQL 解析和执行.对于完整的 Stack 我们可以参考下图.
图 2. Flink 的 Stack
Flink 为了更广泛的支持大数据的生态圈,其下也实现了很多 Connector 的子项目.最熟悉的,当然就是与 Hadoop HDFS 集成.其次,Flink 也宣布支持了 Tachyon、S3 以及 MapRFS.不过对于 Tachyon 以及 S3 的支持,都是通过 Hadoop HDFS 这层包装实现的,也就是说要使用 Tachyon 和 S3,就必须有 Hadoop,而且要更改 Hadoop 的配置(core-site.xml).如果浏览 Flink 的代码目录,我们就会看到更多 Connector 项目,例如 Flume 和 Kafka.
回页首
Flink 的部署
Flink 有三种部署模式,分别是 Local、Standalone Cluster 和 Yarn Cluster.对于 Local 模式来说,JobManager 和 TaskManager 会公用一个 JVM 来完成 Workload.如果要验证一个简单的应用,Local 模式是最方便的.实际应用中大多使用 Standalone 或者 Yarn Cluster.下面我主要介绍下这两种模式.
Standalone 模式
在搭建 Standalone 模式的 Flink 集群之前,我们需要先下载 Flink 安装包.这里我们需要下载 Flink 针对 Hadoop 1.x 的包.下载并解压后,进到 Flink 的根目录,然后查看 conf 文件夹,如下图.

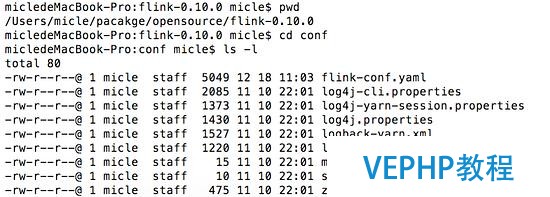

图 3. Flink 的目录结构
我们需要指定 Master 和 Worker.Master 机器会启动 JobManager,Worker 则会启动 TaskManager.因此,我们需要修改 conf 目录中的 master 和 slaves.在配置 master 文件时,需要指定 JobManager 的 UI 监听端口.一般情况下,JobManager 只需配置一个,Worker 则须配置一个或多个(以行为单位).示例如下：
micledeMacBook-Pro:conf micle$ cat masters
localhost:8081
micledeMacBook-Pro:conf micle$ cat slaves
localhost
在 conf 目录中找到文件 flink-conf.yaml.在这个文件中定义了 Flink 各个模块的基本属性,如 RPC 的端口,JobManager 和 TaskManager 堆的大小等.在不考虑 HA 的情况下,一般只需要修改属性 taskmanager.numberOfTaskSlots,也就是每个 Task Manager 所拥有的 Slot 个数.这个属性,一般设置成机器 CPU 的 core 数,用来平衡机器之间的运算性能.其默认值为 1.配置完成后,使用下图中的命令启动 JobManager 和 TaskManager(启动之前,需要确认 Java 的环境是否已经就绪).
图 4. 启动 StandAlone 模式的 Flink
启动之后我们就可以登陆 Flink 的 GUI 页面.在页面中我们可以看到 Flink 集群的基本属性,在 JobManager 和 TaskManager 的页面中,可以看到这两个模块的属性.目前 Flink 的 GUI,只提供了简单的查看功能,无法动态修改配置属性.一般在企业级应用中,这是很难被接受的.因此,一个企业真正要应用 Flink 的话,估计也不得不加强 WEB 的功能.

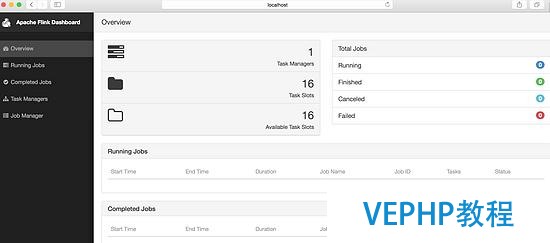

图 5. Flink 的 GUI 页面
Yarn Cluster 模式
在一个企业中,为了最大化的利用集群资源,一般都会在一个集群中同时运行多种类型的 Workload.因此 Flink 也支持在 Yarn 上面运行.首先,让我们通过下图了解下 Yarn 和 Flink 的关系.

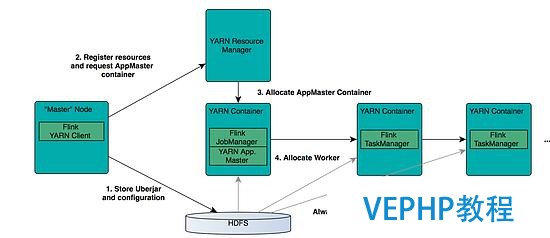

图 6. Flink 与 Yarn 的关系
在图中可以看出,Flink 与 Yarn 的关系与 MapReduce 和 Yarn 的关系是一样的.Flink 通过 Yarn 的接口实现了本身的 App Master.当在 Yarn 中部署了 Flink,Yarn 就会用本身的 Container 来启动 Flink 的 JobManager(也就是 App Master)和 TaskManager.
了解了 Flink 与 Yarn 的关系,我们就简单看下部署的步骤.在这之前需要先部署好 Yarn 的集群,这里我就不做介绍了.我们可以通过以下的命令查看 Yarn 中现有的 Application,并且来检查 Yarn 的状态.
yarn application –list
如果命令正确返回了,就说明 Yarn 的 RM 目前已经在启动状态.针对不同的 Yarn 版本,Flink 有不同的安装包.我们可以在 Apache Flink 的下载页中找到对应的安装包.我的 Yarn 版本为 2.7.1.再介绍具体的步骤之前,我们需要先了解 Flink 有两种在 Yarn 上面的运行模式.一种是让 Yarn 直接启动 JobManager 和 TaskManager,另一种是在运行 Flink Workload 的时候启动 Flink 的模块.前者相当于让 Flink 的模块处于 Standby 的状态.这里,我也主要介绍下前者.
在下载和解压 Flink 的安装包之后,需要在环境中增加环境变量 HADOOP_CONF_DIR 或者 YARN_CONF_DIR,其指向 Yarn 的配置目录.如运行下面的命令：
export HADOOP_CONF_DIR=/etc/hadoop/conf
这是因为 Flink 实现了 Yarn 的 Client,因此需要 Yarn 的一些配置和 Jar 包.在配置好环境变量后,只需简单的运行如下的脚本,Yarn 就会启动 Flink 的 JobManager 和 TaskManager.
yarn-session.sh –d –s 2 –tm 800 –n 2
上面的命令的意思是,向 Yarn 申请 2 个 Container 启动 TaskManager(-n 2),每个 TaskManager 拥有两个 Task Slot(-s 2),并且向每个 TaskManager 的 Container 申请 800M 的内存.在上面的命令成功后,我们就可以在 Yarn Application 页面看到 Flink 的纪录.如下图.

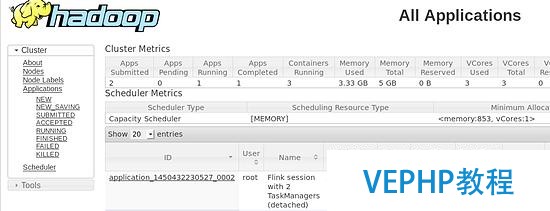

图 7. Flink on Yarn
如果有些读者在虚拟机中测试,可能会遇到错误.这里需要注意内存的大小,Flink 向 Yarn 会申请多个 Container,但是 Yarn 的配置可能限制了 Container 所能申请的内存大小,甚至 Yarn 自己所管理的内存就很小.这样很可能无法正常启动 TaskManager,尤其当指定多个 TaskManager 的时候.因此,在启动 Flink 之后,需要去 Flink 的页面中检查下 Flink 的状态.这里可以从 RM 的页面中,直接跳转(点击 Tracking UI).这时候 Flink 的页面如图 8.

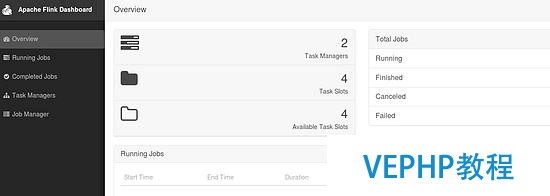

图 8. Flink 的页面
对于 Flink 安装时的 Trouble-shooting,可能更多时候需要查看 Yarn 相关的 log 来分析.这里就不多做介绍,读者可以到 Yarn 相关的描述中查找.
回页首
Flink 的 HA
对于一个企业级的应用,稳定性是首要要考虑的问题,然后才是性能,因此 HA 机制是必不可少的.另外,对于已经了解 Flink 架构的读者,可能会更担心 Flink 架构背后的单点问题.和 Hadoop 一代一样,从架构中我们可以很明显的发现 JobManager 有明显的单点问题(SPOF,single point of failure). JobManager 肩负着任务调度以及资源分配,一旦 JobManager 出现意外,其后果可想而知.Flink 对 JobManager HA 的处理方式,原理上基本和 Hadoop 一样(一代和二代).
首先,我们需要知道 Flink 有两种部署的模式,分别是 Standalone 以及 Yarn Cluster 模式.对于 Standalone 来说,Flink 必须依赖于 Zookeeper 来实现 JobManager 的 HA(Zookeeper 已经成为了大部分开源框架 HA 必不可少的模块).在 Zookeeper 的赞助下,一个 Standalone 的 Flink 集群会同时有多个活着的 JobManager,其中只有一个处于工作状态,其他处于 Standby 状态.当工作中的 JobManager 失去连接后(如宕机或 Crash),Zookeeper 会从 Standby 中选举新的 JobManager 来接管 Flink 集群.
对于 Yarn Cluaster 模式来说,Flink 就要依靠 Yarn 自己来对 JobManager 做 HA 了.其实这里完全是 Yarn 的机制.对于 Yarn Cluster 模式来说,JobManager 和 TaskManager 都是被 Yarn 启动在 Yarn 的 Container 中.此时的 JobManager,其实应该称之为 Flink Application Master.也就说它的故障恢复,就完全依靠着 Yarn 中的 ResourceManager(和 MapReduce 的 AppMaster 一样).由于完全依赖了 Yarn,因此不同版本的 Yarn 可能会有细微的差异.这里不再做深究.
回页首
Flink 的 Rest API 介绍
Flink 和其他大多开源的框架一样,提供了很多有用的 Rest API.不过 Flink 的 RestAPI,目前还不是很强大,只能支持一些 Monitor 的功能.Flink Dashboard 自己也是通过其 Rest 来查询各项的结果数据.在 Flink RestAPI 基础上,可以比较容易的将 Flink 的 Monitor 功能和其他第三方工具相集成,这也是其设计的初衷.
在 Flink 的进程中,是由 JobManager 来提供 Rest API 的服务.因此在调用 Rest 之前,要确定 JobManager 是否处于正常的状态.正常情况下,在发送一个 Rest 哀求给 JobManager 之后,Client 就会收到一个 JSON 格式的返回结果.由于目前 Rest 提供的功能还不多,需要增强这块功能的读者可以在子项目 flink-runtime-web 中找到对应的代码.其中最关键一个类 WebRuntimeMonitor,就是用来对所有的 Rest 哀求做分流的,如果需要添加一个新类型的哀求,就需要在这里增加对应的处理代码.下面我例举几个常用 Rest API.
1.查询 Flink 集群的基本信息: /overview.示例命令行格式以及返回结果如下：
$ curl http://localhost:8081/overview{"taskmanagers":1,"slots-total":16,
"slots-available":16,"jobs-running":0,"jobs-finished":0,"jobs-cancelled":0,"jobs-failed":0}
2.查询当前 Flink 集群中的 Job 信息：/jobs.示例命令行格式以及返回结果如下：
$ curl http://localhost:8081/jobs{"jobs-running":,"jobs-finished":
["f91d4dd4fdf99313d849c9c4d29f8977"],"jobs-cancelled":,"jobs-failed":}
3.查询一个指定的 Job 信息: /jobs/jobid.这个查询的结果会返回特别多的详细的内容,这是我在浏览器中进行的测试,如下图：
图 9. Rest 查询具体的 Job 信息
想要了解更多 Rest 哀求内容的读者,可以去 Apache Flink 的页面中查找.由于篇幅有限,这里就不一一列举.
回页首
运行 Flink 的 Workload
WordCount 的例子,就像是计算框架的 helloworld.这里我就以 WordCount 为例,介绍下如安在 Flink 中运行 workload.
在安装好 Flink 的环境中,找到 Flink 的目录.然后找到 bin/flink,它就是用来提交 Flink workload 的工具.对于 WordCount,我们可以直接使用已有的示例 jar 包.如运行如下的命令：
./bin/flink run ./examples/WordCount.jar hdfs://user/root/test hdfs://user/root/out
上面的命令是在 HDFS 中运行 WordCount,如果没有 HDFS 用本地的文件系统也是可以的,只需要将“hdfs://”换成“file://”.这里我们需要强调一种部署关系,就是 StandAlone 模式的 Flink,也是可以直接拜访 HDFS 等分布式文件系统的.
回页首
结束语
Flink 是一个比 Spark 起步晚的项目,但是并不代表 Flink 的前途就会暗淡.Flink 和 Spark 有很多类似之处,但也有很多明显的差异.本文并没有比拟这两者之间的差异,这是未来我想与大家探讨的.例如 Flink 如何更高效的管理内存,如何进一步的避免用户程序的 OOM.在 Flink 的世界里一切都是流,它更专注处理流应用.由于其起步晚,加上社区的活跃度并没有 Spark 那么热,所以其在一些细节的场景支持上,并没有 Spark 那么完善.例如目前在 SQL 的支持上并没有 Spark 那么平滑.在企业级应用中,Spark 已经开始落地,而 Flink 可能还需要一段时间的打磨.在后续文章中,我会详细介绍如何开发 Flink 的程序,以及更多有关 Flink 内部实现的内容.
